Verilog 从0到60——数电基础
前言-此页面还在更新
第一次尝试写一个长系列。芯片前端开发是一个非常复杂繁琐的过程,受限于家里没有公司的一整套环境,且没有验证和支持人员的配合,因此虽然工作是ASIC芯片,但在家只能用Quartus进行代码编写和仿真,以及玩一玩FPGA。本文和实际尚有出入,主要是为了帮助自己深化基础功力,同时分享心得。
转载请注明来源并获得我的同意。email: xinb@outlook.it
二进制数
二进制数和16进制数的转换
一般来说,4位二进制数恰好能表示一位16进制数,因此16进制是硬件描述语言中第二常用的进制。16 进制的 f 即为 二进制的1111。转换方法属于基础知识,不在此赘述。
二进制数的编码

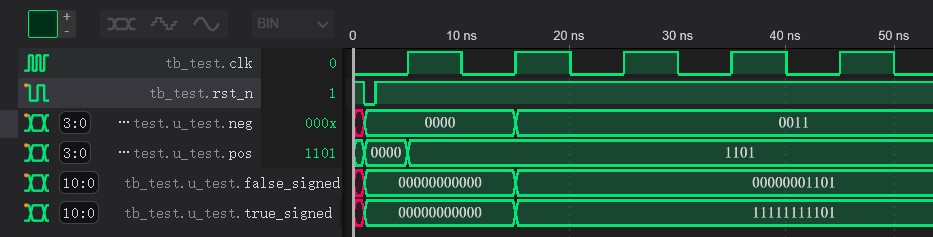

这里主要需要掌握二进制数的原码、补码。因为在verilog中有符号数是用补码保存的,同时补码也能非常方便的求负数,如下:neg是pos的负数,true_signed和false_signed展示了有、无符号数的区别。其实,verilog中有符号数和无符号数的区别在于扩位方式不同。
reg signed [3:0] pos,neg; reg [10:0] false_signed; reg [10:0] true_signed; reg signed [3:0] num_true_signed; reg [3:0] num_false_signed; always @(posedge clk or negedge rst_n) begin if (!rst_n)begin pos <= 4'b0; neg <= 4'b0; false_signed <= 'b0; true_signed <= 'b0; num_true_signed <= 'b0; num_false_signed <= 'b0; end else begin pos <= 1101; //对其直接赋值二进制,等效pos = -2 neg <= ~(pos) + 1; num_true_signed <= 4'b1101; num_false_signed <= 4'b1101; true_signed <= num_true_signed;
逻辑操作
包括逻辑操作、按位操作、归约操作
逻辑操作
A = 3; B = 0; C = 2'b1x ; A && B // 为假 A || B // 为真 ! A // 为假 ! B // 为真 A && C // 为X,不确定 A || C // 为真,因为A为真 (A==2) && (! B) //为真,此时第一个操作数为表达式
按位操作
A = 4'b0101 ; B = 4'b1001 ; C = 4'bx010 ; ~A //4'b1010 A & B //4'b0001 A | B //4'b1101 A^B //4'b1100 异或 A ~^ B //4'b0011 同或 B | C //4'b1011 B&C //4'bx000
规约操作
A = 4'b1010 ; &A ; //结果为 1 & 0 & 1 & 0 = 1'b0,可用来判断变量A是否全1 ~|A ; //结果为 ~(1 | 0 | 1 | 0) = 1'b0, 可用来判断变量A是否为全0 ^A ; //结果为 1 ^ 0 ^ 1 ^ 0 = 1'b0
小小人儿的技术站版权所有,转载请注明来源:https://xinb.cc/verilog/verilog-%e4%bb%8e0%e5%88%b060-%e6%95%b0%e7%94%b5%e5%9f%ba%e7%a1%80/
